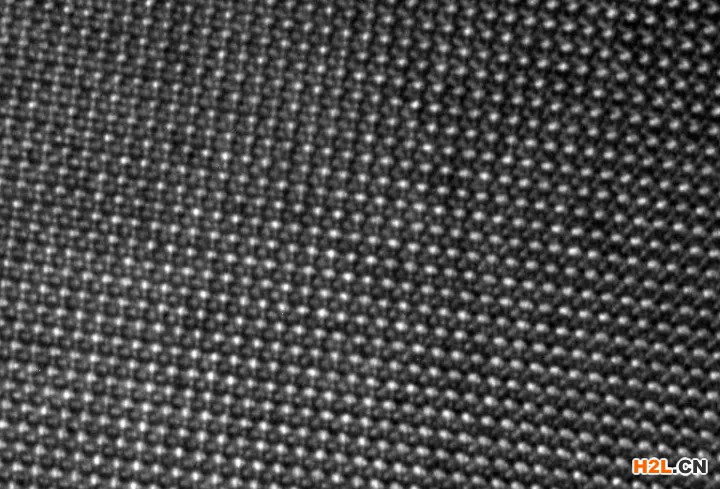

1. 韌性樣品離子減薄
a. 適用范圍：一般的金屬樣品，韌性好，容易磨樣至40~50μm。如銅合金、鋁合金、鎂合金、鋼、鐵，等等。
b. 如果樣品較厚或尺寸較大，使用電火花線切割或低速鋸，切取直徑大于3mm，厚度大于400μm的樣品。使用砂紙，將樣品雙面研磨至厚度為100μm左右。
c. 使用沖樣器，沖取直徑3mm的圓片。繼續研磨至40~50μm。
d. 使用離子減薄儀進行離子減薄(通常使用Gatan 691)。離子減薄參數：初期使用4.5KeV，8度，直至出洞;接著4Kev, 5度， 20min;最后3~3.5Kev，3度，掃30 min，以獲得良好的薄區。
e. 如果TEM觀察時效果不好，需要使用低電壓和低的掠射角繼續減薄，直至觀察到良好的薄區。
2. 脆性樣品離子減薄
a. 適用范圍：如陶瓷樣品、各種燒結樣品等，韌性差，使用凹坑儀將中心厚度研磨至40μm左右。
b. 如果樣品較厚或尺寸較大，使用低速鋸，切取直徑大于3mm，厚度大于400μm的樣品。使用砂紙，將樣品雙面研磨至厚度為70μm左右。
c. 使用超聲波圓片切割機，切取直徑3mm的圓片。
d. 為了增加強度，使用AB膠在一面粘上內徑2mm的鉬環或銅環。注意不要將膠弄到環的內部。
e. 使用凹坑儀，對沒有粘環的一面凹坑。凹坑深度30μm左右，使得中心厚度在40μm左右。
f. 使用離子減薄儀進行離子減薄(通常使用Gatan 691)。離子減薄參數：初期使用4.5KeV，8度，直至出洞;接著4Kev, 5度， 20min;最后3~3.5Kev，3度，掃30 min，以獲得良好的薄區。
g. 如果TEM觀察時效果不好，需要使用低電壓和低的掠射角繼續減薄，直至觀察到良好的薄區。
中企檢測認證網提供iso體系認證機構查詢，檢驗檢測、認證認可、資質資格、計量校準、知識產權貫標一站式行業企業服務平臺。中企檢測認證網為檢測行業相關檢驗、檢測、認證、計量、校準機構，儀器設備、耗材、配件、試劑、標準品供應商，法規咨詢、標準服務、實驗室軟件提供商提供包括品牌宣傳、產品展示、技術交流、新品推薦等全方位推廣服務。這個問題就給大家解答到這里了，如還需要了解更多專業性問題可以撥打中企檢測認證網在線客服13550333441。為您提供全面檢測、認證、商標、專利、知識產權、版權法律法規知識資訊，包括商標注冊、食品檢測、第三方檢測機構、網絡信息技術檢測、環境檢測、管理體系認證、服務體系認證、產品認證、版權登記、專利申請、知識產權、檢測法、認證標準等信息，中企檢測認證網為檢測認證商標專利從業者提供多種檢測、認證、知識產權、版權、商標、專利的轉讓代理查詢法律法規，咨詢輔導等知識。
本文內容整合網站：百度百科、搜狗百科、360百科、知乎、市場監督總局 、國家認證認可監督管理委員會、質量認證中心
免責聲明：本文部分內容根據網絡信息整理，文章版權歸原作者所有。向原作者致敬！發布旨在積善利他，如涉及作品內容、版權和其它問題，請跟我們聯系刪除并致歉！
