01、FTA 的定義
FTA: fault tree analysis 的英文縮寫，即故障樹分析。FTA是在產品設計工程中，對可能造成系統故障的各種因素(包括硬件、軟件、環境、人)進行分析，畫出邏輯框圖，從而確定系統故障原因的各種組合方式和發生概率，以便計算系統故障概率，并采取相應的糾正措施，以提高系統可靠性的一種設計分析方法。
FTA分為定量分析和定性分析，下面僅涉及定性分析。
在FMEA中，我們是分層次的對可能發生的故障及后果進行分析，在FTA中，我們是把系統的故障作為分析目標，分析系統中的各個層次，各種因素的影響。可以說，F(xiàn)MEA是一種以尋找潛在故障從而采取措施未目的的由下至上的分析方法;FTA是一種以尋找故障發生的可能原因?yàn)槟康牡挠缮现料碌姆治龇椒ā?/p>
FTA 除了在設計分析中應用外，還可以應用于系統發生故障或事故時的原因調查分析，或者作為排除故障的良好的工具。對于一個復雜的系統來說，尋找某一故障發生的原因有時是相當困難和費時的，而借助于FTA所建立起來的邏輯圖，就可以有條不紊地進行。
故障樹常用符號
02、FTA 的具體使用方法
PART.2.1
先將要分析的系統故障作為頂事件，用符號T表示，AB是中間事件，1234是底事件。
PART.2.2
故障樹所使用的符號分為事件符號、邏輯門符號和轉移符號三類，常見符號及其簡明意義如下。
事件符號：所有事件符號都以某種幾何形狀標志其性質，符號內用簡明文字注明故障零件名稱及模式。
矩形事件
表示故障樹的頂事件或者中間事件。
圓形事件
表示故障樹的基本事件，或稱底事件。圓形事件不再發展。
菱形事件
表示因事件概率很小或進一步往下發展的數據不足而不在分解的不發展事件。菱形事件還用來表示環境影響或人員差錯。
房型事件
多數情況下用來表示正常事件，及部件本身未發生故障。有時也用來表示條件事件，可以是正常事件，也可以是故障事件。檔房型事件存在時，房型事件所在門才導通，即其輸出事件才發生，否則不發生。
邏輯門符號：邏輯門符號表示上級事件與下級事件之間的因果邏輯關系。
邏輯與門(AND門
只當門的全部輸入事件同時存在時，門的輸出事件才發生。設與門有n各輸入事件Bi(i=1.2.......,n),則與門的邏輯表達式為：A=B1 ∩B2∩…∩Bn
邏輯或門(OR門
當門輸入事件中的任何一個存在時，門的輸出事件發生。設或門的輸入事件Bi(i=1.2.......,n),則或門的邏輯表達式為：A=B1∪B2∪…∪Bn
邏輯禁門(INH門
禁門的C事件是條件事件。只當禁門的條件C存在時，輸入事件B的存在才能導致輸出事件A的發生
n取K門(K/n門
n 當n個輸入事件中的任意K個同時存在時，輸出事件發生
轉移符號：轉移符號用Δ表示，其功用有：
當故障樹較大而需要繪制成多頁時，用此符號表示各頁之間的連接關系。
當故障樹有相同的子樹時，可用之表示，以避免重復作圖。
PART.2.3

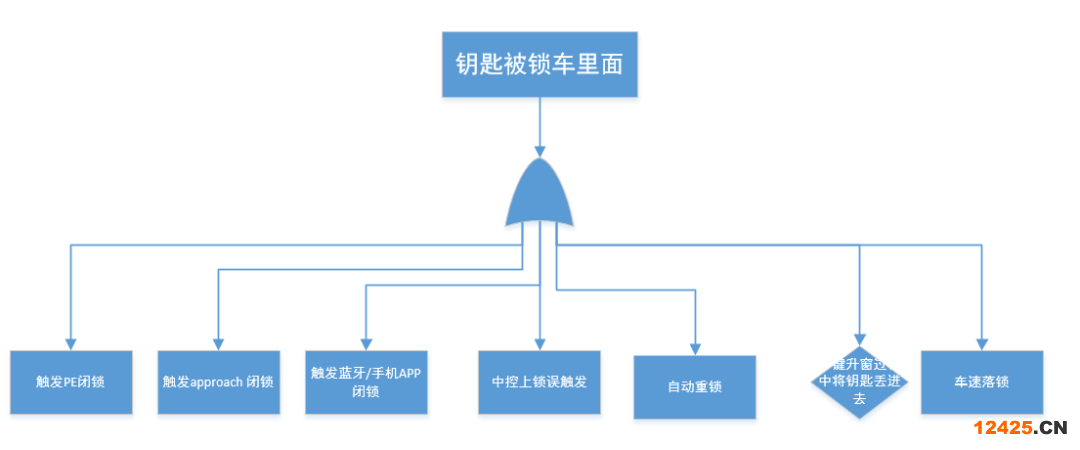

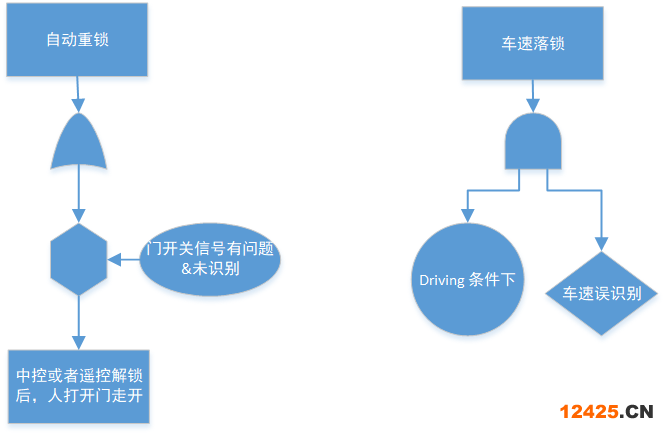

鑰匙被鎖車?yán)锏墓收蠘浞治鍪纠?/p>
01
02
03
04
3.FTA 分析軟件邏輯問題
基于一個軟件問題，如何基于功能及系統需求來進行軟件問題的FTA分析?
首先，可以將問題進行分類，看這個軟件問題是屬于功能未觸發的問題，還是功能誤觸發問題。
功能未觸發：
根據功能邏輯框圖或者功能時序圖進行分析，功能時序圖或者功能框圖一般由功能開發工程師提供。
功能誤觸發：
識別誤觸發的源--很容易。
找到在數據庫面找到對應的子系統--關鍵步驟。
找到數據ku里面找到描述功能觸發場景的LC--關鍵步驟。
找到對應的具體需求--關鍵步驟。
在需求中識別該負載觸發的所有條件。
根據所有條件進行逐條分析。
綜上所述，F(xiàn)TA的好處在于預防故障、診斷故障、評估風險、支持決策和優化系統設計。如果能過針對經常出故障的系統功能進行FTA分析，我們就可以提高系統功能的可靠性和安全性，減少故障發生的可能性，提高系統的性能和效率;同時，如果我們能夠整理常見問題的FTA庫，那么在后續排查市場上的疑難問題的時候，我們可以更快找到問題根因。
