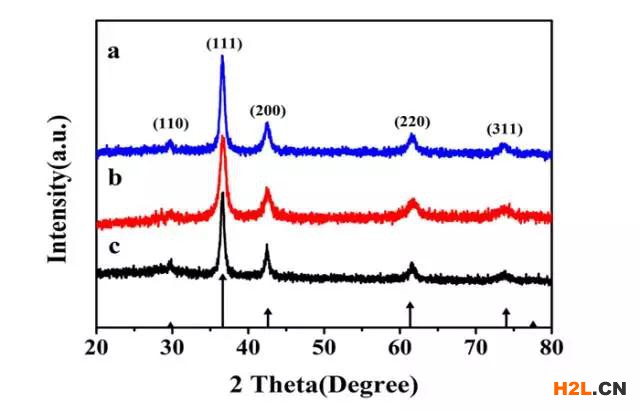

如何作出如下圖所示的規范XRD譜圖，是SCI論文寫作的一項基本素質。今天就談一下我個人的作圖經驗，供大家參考!
圖1 某材料的XRD圖譜
首先樣品經過XRD分析儀分析后，可以輸出供Jade打開的數據(當然也可以直接輸出txt格式的數據)。通過Jade打開數據后，對比標準圖譜確認數據是否可靠，可靠的數據我們將通過Jade輸出測試數據和標準圖譜的txt格式數據，然后將txt格式數據通過excel過渡到origin里面，通過origin進行圖形繪制。

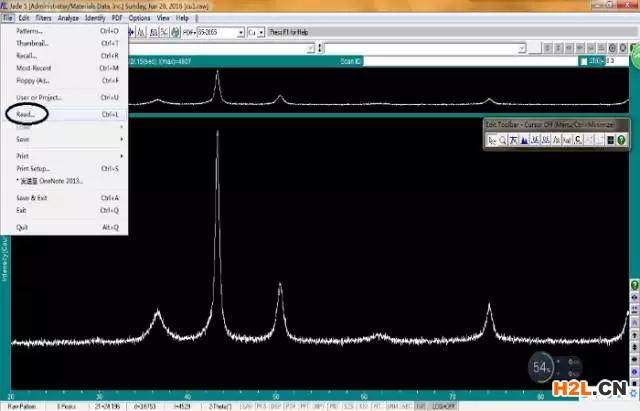

ade可以通過recall讀取單個測試數據，也可以通過read pattern files(file菜單下第一個)讀取整個文件夾數據。將數據讀取到Jade中就會出現上圖二的界面。
圖2 讀取XRD分析儀輸出的文件
找數據對應的標譜有很多種，介紹一種簡單快速方法，選PDF菜單下的chemistry打開上圖三所示的元素周期表，在元素周期表中選擇確定有的元素和可能有的元素然后點擊ok，會出現很多相關物質的標譜，單擊后出現對應的峰值線可以和下面的測試譜圖進行對比配對，找到合適的可以Add進去。
圖3 打開PDF菜單下的Chemistry

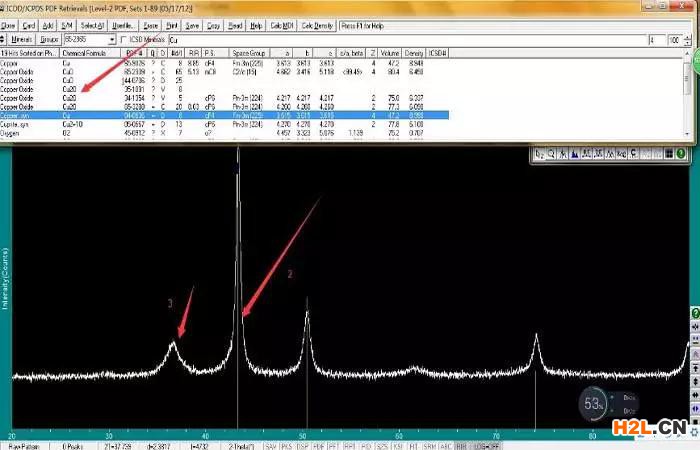

如圖四中的物質對應Cu的標準圖譜，但是前面未對應的峰值需要繼續找標準譜圖對比，結合我個人的實驗可以確定為Cu2O，所以可以得出如下猜測：1.制Cu的實驗未還原完全導致存在部分Cu2O。2.制Cu2O的實驗還原過度生成了Cu。3.制成的Cu長期保存，有少量氧化。
圖4 找到對應物質的標準譜
具體的結論需要結合自己的實際情況。同時雙擊物質標譜你可以得到圖五所示的物質晶體學參數，這些參數常用的就是2-Theta角和峰值強度，當然信息遠不止于此。你可以通過Print、Export、Copy等手段得到這些數據。
圖5 雙擊標準譜得到PDF卡片信息
最后在File菜單下通過save你可以將測試數據進行多種格式保存，也可以通過Print Setup得到圖六的XRD圖繼續進行編輯!
圖6 進一步編輯
得到的標譜數據導入到origin里面作出標準XRD圖譜的線圖(選取數據再點Line即可)。
圖7 標準譜線作圖
圖8 選擇參數

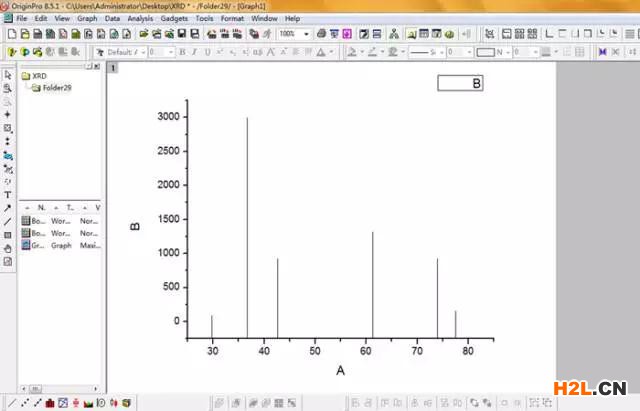

然后在線圖的空白處右擊打開菜單，點開如上圖所示的Plot Details(或者直接雙擊線圖中的線)。將Line改成Scatter;Size改成0;Drop Lines中選擇Vertical。點擊OK完成就會出現下圖的標譜圖線啦!
圖9 標準譜線最終結果
接下來就是添加測試數據了，這一步很重要!同樣在圖形空白出右擊打開菜單，點擊Plot Setup添加book1里面的XRD測試數據。選擇book1;Plot Type中選擇Line;Show里面選擇book1數據中對應的X、Y軸數據;點擊Add添加book1數據到標準線圖中(一定要點Add，否則未完成添加)。點擊OK完成圖形就合并了!
圖10 添加數據
圖11 添加數據后

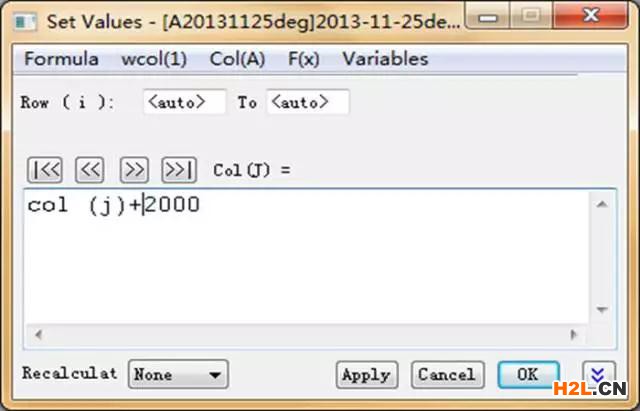

剩下的就是修圖了，因為圖中三條XRD數據圖強度值相差不大，我們可以通過調整數據值改變他們之間的間隙，同列數據的加減乘除是允許的(加減不會改變圖的輪廓，乘除可以可以起到放大縮小的作用，記得按需搭配使用即可)。
圖12 調節譜線間距
圖13 調整后結果
圖14 出圖
圖15 調節出圖參數
最后通過調節標尺、圖形優化、添加文本就可以得到漂亮的XRD標準譜圖了(圖十四)，這些相信大家自己就可以做到!隨后可以在File菜單下選擇Export Graphs出圖，出圖的細節大致說一下。
選擇需要的圖片格式，一般png;改圖片名字;改存儲文件夾;修改尺寸;修改分辨率，一般SCI的書面打印要求至少是300
